Сканер

Сканер - это устройство, позволяющее вводить в компьютер черно-белое или цветное изображения, считывать графическую и текстовую информацию. Сканер используют в случае, когда возникает потребность ввести в компьютер из имеющегося оригинала текст и/или графическое изображение для его дальнейшей обработки (редактирование и т.д.). Ввод такой информации с помощью стандартных устройств ввода требует много времени. Сканированная информация после обрабатывается с помощью специального программного обеспечения (например, программой FineReader) и сохраняется в виде текстового или графического файла.

Принцип действия

Основным элементом сканера является CCD-матрица (Charge Coupled Device - устройство с зарядовой связью) или PMT (PhotoMultiplier Tube - фотомножитель). Колбы-фотомножители используются лишь в сложных и дорогих барабанных профессиональных сканерах, поэтому далее рассмотрен лишь принцип действия сканеров с CCD-матрицей.

CCD-матрица - это набор диодов, которые реагируют на свет при действии внешнего напряжения. От качества матрицы зависит качество распознавания изображения. Дешевые модели распознают наличие/отсутствие цвета, сложные модели - оттенки серого цвета, еще более сложные - все цвета. Сканируемый объект, освещается ксеноновой лампой или набором светодиодов. Отраженный луч с помощью системы зеркал или линз проектируется на CCD-матрицу. Под действием света и внешнего напряжения, матрица генерирует аналоговый сигнал, который изменяется при перемещении относительно ее листа и интенсивности отображения разных элементарных фрагментов. Сигнал подается на аналогово-цифровой преобразователь, где он оцифровуется (представляется в виде набора нулей и единиц) и передается в память компьютера. Существует два способа сканирования: перемещение листа относительно неподвижной CCD-матрицы или перемещение светочувствительного элемента при неподвижном листе.

Классификация сканеров

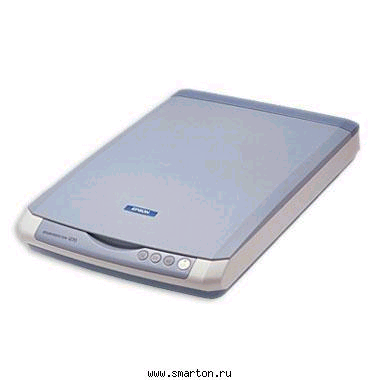

Существует немало моделей сканеров, которые различаются методом сканирования, допустимым размером оригинала и качеством оптической системы. По способу организации перемещения считывающего узла относительно оригинала сканеры делятся на планшетные, барабанные и ручные. В планшетных сканерах оригинал кладут на стекло, под которым двигается оптико-электронное считывающее устройство. В барабанных сканерах оригинал через входную щель втягивается барабаном в транспортный тракт и пропускается мимо неподвижного считывающего устройства. Барабанные сканеры не дают возможности сканировать книги, переплетенные брошюры и т.п.. Ручной сканер необходимо плавно перемещать вручную по поверхности оригинала, что не очень удобно. При систематическом использовании лучше иметь, хоть и более дорогой, настольный планшетный сканер.

Основные технические характеристики сканеров:

Разрешающая способность. Сканер рассматривает любой объект как набор отдельных точек (пикселов). Плотность пикселов (количество на единицу площади) называется разрешающей способностью сканера и измеряется в dpi (dots per inch - точек на дюйм). Пиксели располагаются строками, образовывая изображение. Процесс сканирования происходит по строкам, вся строка сканируется одновременно. Обычная разрешающая способность сканера составляет 200-720 dpi. Большее значение (свыше 1000) отображает интерполяционную разрешающую способность, достигаемую программным путем с использованием математической обработки параметров расположенных возле точек изображения.

Качество отсканированного материала зависит также от оптической разрешающей способности (определяется количеством светочувствительных диодов CCD-матрицы на дюйм) и механической разрешающей способности (определяется дискретностью движения светочувствительного элемента или системы зеркал относительно листа). Выбор разрешающей способности определяется дальнейшим применением результатов сканирования: для художественных изображений, печатаемых на фотонаборных машинах разрешающая способность должна составлять 1000-1200 dpi, для печати изображения на лазерном или струйном принтере - 300-600 dpi, для просмотра изображения на экране монитора - 72-150 dpi, для распознавания текста - 200-400 dpi.

Глубина представления цветов. При преобразовании оригинала в цифровую форму, сохраняются данные о любом пикселе изображения. Простые сканеры определяют наличие или отсутствие цвета, результирующее изображение будет черно-белым. Для представления пикселов достаточно одного разряда (0 или 1). Для передачи оттенков серого между черным и белым цветом необходимо как минимум 4 разряда (16 оттенков) или 8 разрядов (256 оттенков). Чем больше разрядов, тем качественней передаются цвета. Большинство современных цветных сканеров поддерживает глубину цвета 24 разряда. Соответственно, сканер разрешает распознавать около 16 млн. цветов и можно качественно сканировать фотографии. На рынке сканеров есть модели, которые имеют глубину представления цвета 30 и 34 разряда.

Динамический диапазон. Диапазон оптической плотности, определяет спектр полутонов. Оптическая плотность определяется как отношение падающего света к отраженному и колеблется в диапазоне от 0,0 (абсолютно белое тело) до 4,0 (абсолютно черное тело). Значение диапазона дополняется буквой D и определяет степень его чувствительности. Большинство планшетных сканеров имеют стандартный диапазон 2,4 D, неважно различают близкие оттенки одного цвета, но этого достаточно для непрофессионального пользователя.

Метод сканирования. Качество сканированного цветного изображения зависит от метода накопления сканером данных. Различают два основных метода, которые отличаются количеством проходов CCD-матрицы над оригиналом. Первые сканеры использовали 3-проходное сканирование. При каждом проходе сканировался один из цветов палитры RGB. Современные сканеры используют однопроходную методику, которая разделяет световой луч на составляющие с помощью призмы.

Область сканирования. Максимальный размер сканируемого изображения. Ручные сканеры - до 105 мм, барабанные, планшетные сканеры - от формата А4 до Full Legar (8.5'x14').

Скорость сканирования. Нет стандартной методики, которая определяет производительность сканера. Производители указывают количество миллисекунд сканирования одной строки. Но нужно учитывать также способ подсоединения к компьютеру, драйвер, схему передачи цветов, разрешающую способность. Поэтому скорость сканирования определяется экспериментальным путем
