Floppy- дисковод
В основу записи, хранения и считывания информации положены два физических принципа, магнитный и оптический.
В НГМД и НЖМД используется магнитный принцип. При магнитном способе запись информации производится на магнитный носитель (диск, покрытый ферромагнитным лаком) с помощью магнитных головок.
В процессе записи головка с сердечником из магнитомягкого материала (малая остаточная намагниченность) перемещается вдоль магнитного слоя магнитожесткого носителя (большая остаточная намагниченность). Электрические импульсы создают в головке магнитное поле, которое последовательно намагничивает (1) или не намагничивает (0) элементы носителя.
При считывании информации намагниченные участки носителя вызывают в магнитной головке импульс тока (явление электромагнитной индукции).
Носители информации имеют форму диска и помещаются в конверт из плотной бумаги (5, 25”) или пластмассовый корпус (3,5”). В центре диска имеется отверстие (или приспособление для захвата) для обеспечения вращения диска в дисководе, которое производится с постоянной угловой скоростью 300 об/с.
В защитном конверте (корпусе) имеется продолговатое отверстие, через которое производится запись / считывание информации. На боковой кромке дискет (5,25”) находится маленький вырез, позволяющий производить запись, если вырез заклеить непрозрачной наклейкой, запись становится невозможной (диск защищен). В дискетах 3,5” защиту от записи обеспечивает предохранительная защелка в левом нижнем углу пластмассового корпуса.
Диск должен быть форматирован, т.е. должна быть создана физическая и логическая структура диска. В процессе форматирования на диске образуются концентрические дорожки, которые делятся на сектора, для этого головка дисковода расставляет в определенных местах диска метки дорожек и секторов.
Магнитные диски (МД) бывают гибкие и жесткие. Гибкий МД (ГМД) диаметром 5,25 дюйма (133 мм) в настоящее время может хранить до 1,2 Мбайта информации. Такие диски двусторонние, повышенной плотности записи. Скорость вращения диска, находящегося в конверте из тонкой пластмассы, — 300-360 об/мин. ГМД диаметром 3,5 дюйма (89 мм) имеют емкость 1,44 Мбайта. При такой плотности записи защита магнитного слоя становится особенно актуальной, поэтому сам диск спрятан в прочный пластмассовый корпус, а зона контакта головок с его поверхностью закрыта от случайных прикосновений специальной шторкой, которая внутри накопителя автоматически отодвигается

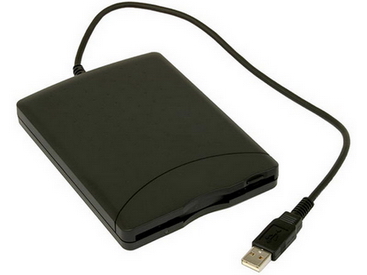

НГМД или дисковод вмонтирован в системный блок. Гибкие носители для НГМД выпускают в виде дискет (другое название флоппи-диск). Собственно, носитель - это плоский диск со специальной, достаточно плотной пленкой, покрытой ферромагнитным слоем и помещенной в защитный конверт с подвижной задвижкой в верхней части. Дискеты используются, в основном, для оперативного переноса небольших объемов информации с одного компьютера на другой. Данные, записанные на дискете можно защитить от стирания или перезаписи. Для этого нужно передвинуть маленькую защитную задвижку в нижней части дискеты таким образом, чтобы образовалось открытое окошко. Для того, чтобы разрешить запись, эту задвижку следует переместить назад и закрыть окошко.
Лицевая панель дисковода выведена на переднюю панель системного блока, на ней расположены карман, закрытый шторкой, куда вставляют дискету, кнопка для вынимания дискеты и лампочка-индикатор. Дискета вставляется в дисковод верхней задвижкой вперед, ее нужно вставить в карман накопителя и плавно продвинуть вперед до щелчка. Правильное направление вставления дискеты помечено стрелкой на пластиковом корпусе. Чтобы вынуть дискету из накопителя, нужно нажать на его кнопку. Световой индикатор на дисководе показывает, что устройство занято (если лампочка горит, вынимать дискету не рекомендуется). В отличие от жесткого диска, диск в НГМД приводится во вращение только при команде чтения или записи, в другое время он находится в покое. Головка чтения-записи во время работы механически контактирует с поверхностью дискеты, что приводит к быстрому изнашиванию дискет.
Как и в случае жесткого диска, поверхность гибкого диска разбивается на дорожки, которые в свою очередь разбиваются на секторы. Секторы и дорожки получаются во время форматирования дискеты. Сейчас дискеты поставляются отформатироваными.
Основными параметрами дискеты является технологический размер (в дюймах), плотность записи и полная емкость. По размерам различают 3,5-дюймовые дискеты и 5,25-дюймовые дискеты (сейчас уже не используются). Плотность записи может быть простой SD (Single Density), двойной DD (Double Density) и высокой HD (High Density). Стандартная емкость 3,5-дюймовой дискеты - 1,44 Мбайт, возможно использование дискет емкостью 720 Кбайт. В настоящее время стандартом являются дискеты размером 3,5 дюйма, высокой плотности HD, имеющие емкость 1,44 Мбайта.
Во время пользования дискетой следует придерживаться таких правил:
не касаться рабочей поверхности дискеты;
не выгибать дискету;
не снимать металлическую задвижку, загрязненная дискета может повредить головки ;
сохранять дискеты подальше от источника магнитных полей;
перед использованием проверить дискету на наличие вирусов с помощью антивирусной программы.
